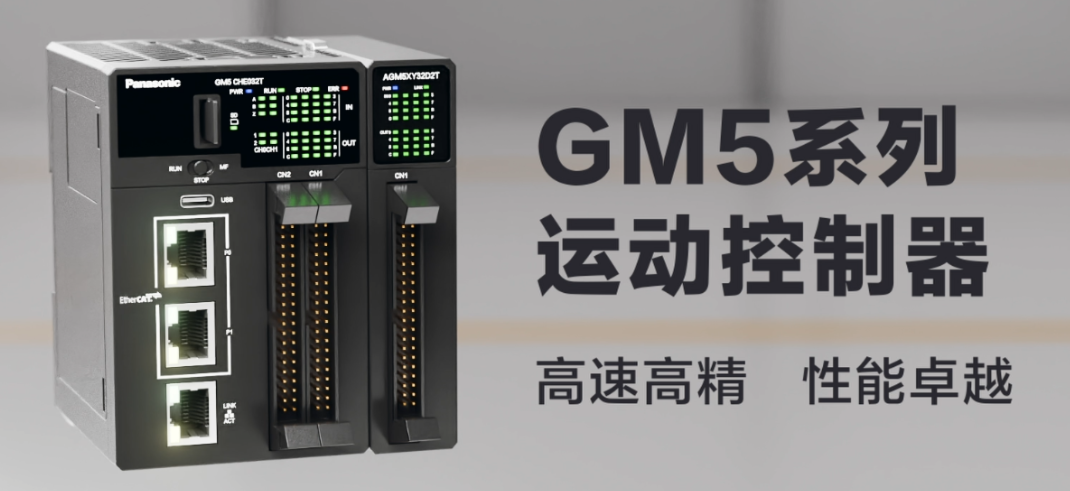

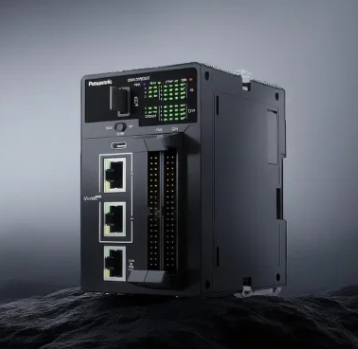

工控界的六邊形戰士：松下GM5運動控制器

引言

    在現今工業自動化的領域中，運動控制器作為主要關鍵的部件之一，這對于提升設備的性能以及優化整個生產流程，可以說是起到關鍵作用。松下 GM5 運動控制器憑借其超前的產品特色、豐富的規格陣容參數以及眾多的應用場景，成為眾多工業企業的理想選擇。上海育展將帶您深入了解松下 GM5 運動控制器的優勢，為您詳細介紹這款具有劃時代意義的產品。

一、產品特色

（一）高速高精運動控制

松下 GM5 運動控制器具備強大的運算能力，可實現高速高精的運動控制。其搭載的雙核分布式運算技術，能夠輕松應對復雜的設備控制需求。在精密加工和高精度組裝等對精度要求極高的領域，GM5 運動控制器能夠確保設備的關鍵工藝段（關鍵軸）和通用工藝段（通用軸）進行分別單獨控制，能夠達到極為良好的運動控制效果，助力設備的整體優化。例如，在電子元件的高精度組裝過程中，GM5 可以精確控制機械臂的運動軌跡，實現微米級別的定位精度，可以很好的提高產品的組裝質量和生產效率。

（二）多軸同步控制

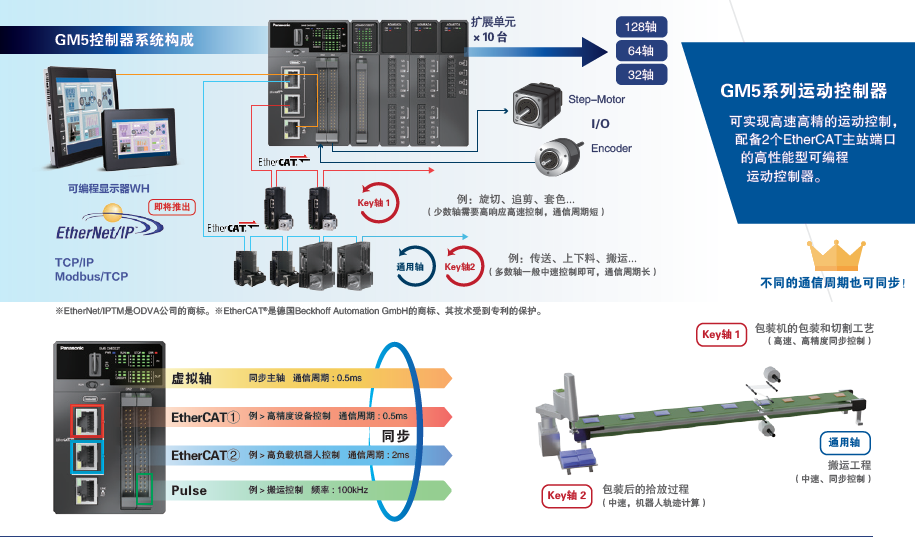

該控制器支持多達 128 軸的控制，通過 2 個 EtherCAT 主站端口和 1 個脈沖輸出系統，實現 3 系統同步運動控制。不同的通信周期也可同步，如 EtherCAT①可用于高精度設備控制，通信周期為 0.5ms；EtherCAT②適用于高負載機器人控制，通信周期為 2ms。這種多軸同步控制能力，使得 GM5 在多軸聯動的設備中表現出色，能夠?qū)崿F(xiàn)復雜的運動軌跡規劃，滿足多樣化的生產需求。在自動化生產線中，GM5 可以協調多個電機的運動，實現物料的迅速搬運、準確的定位和穩定迅速的加工，大幅提升生產線的整體運行效率。

（三）內置多路 I/O 功能

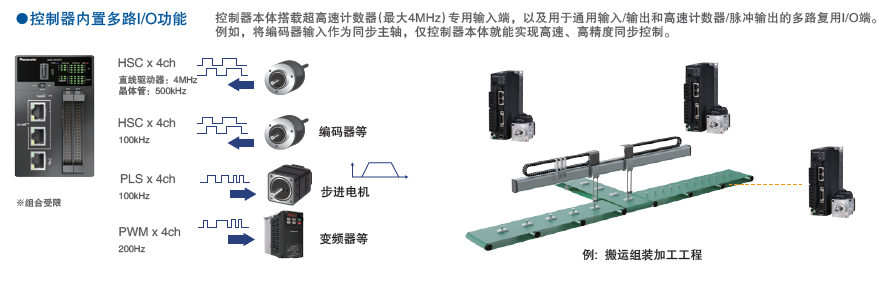

GM5 控制器本體搭載超高速計數器（極大 4MHz）專屬的輸入端，以及用于通用輸入 / 輸出和高速計數器 / 脈沖輸出的多路復用 I/O 端。例如，將編碼器輸入作為同步主軸，只有控制器本體就能實現高速、高精度同步控制。這種內置多路 I/O 功能，減少了外部擴展模塊的使用，降低了系統成本和復雜性，同時提高了系統的可靠性和穩定性。在實際應用中，用戶可以直接利用這些內置 I/O 端口連接各種傳感器和執行器，實現設備的快速響應和精確控制。

（四）豐富的通信協議支持

GM5 支持多種通信協議，包括 EtherCAT、Ethernet/IP、TCP/IP、Modbus/TCP 等。不同的通信周期也可同步，滿足不同設備之間的通信需求，方便構建復雜的工業自動化網絡。通過 EtherCAT 協議，GM5 可以實現與伺服電機的高速通信，實現實時控制和準確定位；通過 Modbus/TCP 協議，GM5 可以與其他智能設備進行數據交換，實現系統的集成和協同工作。這種豐富的通信協議支持，使得 GM5 能夠輕松融入各種工業自動化場景，與不同品牌和類型的設備進行無縫連接。

 （五）符合 IEC61131 - 3 標準的編程工具

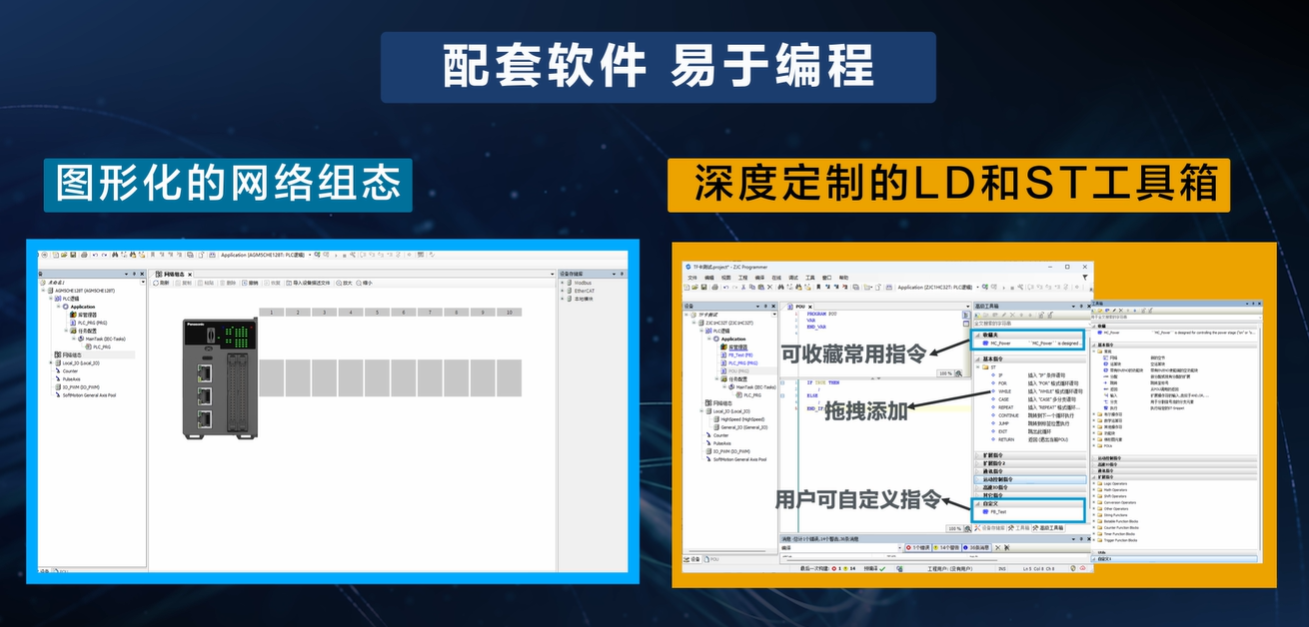

編程工具 GM Programmer Pro 符合 IEC61131 - 3 標準，支持 6 種語言：LD/ST/FBD/SFC/IL/CFC。用戶可以根據自己的編程習慣和項目需求選擇擅長的語言編程，為每個功能和工序創建、合并單獨的程序，可很好的減少編程時間。同時，通過庫功能實現組件化，支持面向?qū)ο蟮木幊?，提高了程序的可維護性和可擴展性。例如，在開發一個復雜的自動化控制系統時，不同的設計人員可以使用自己熟悉的編程語言進行編程，然后通過庫功能將各個功能模塊進行整合，可以很好的提高了開發效率和代碼質量。

（六）電子凸輪創建功能

GM5 可以圖形化和可視化地展示設計的凸輪曲線，曲線包括位置曲線、速度曲線、加速度曲線等，根據曲線的平滑程度確定設計的曲線是否合理。這種電子凸輪創建功能，使得用戶能夠直觀地設計和優化運動軌跡，提高設備的運動性能和工作效率。在包裝機的包裝和切割工藝中，用戶可以通過 GM5 的電子凸輪創建功能，精確設計凸輪曲線，實現高速、高精度的同步控制，確保包裝和切割的質量和效率。

（七）應用功能塊（AFB）

松下集成技術的功能塊 AFB，致力于提高客戶設備水平。通過 AFB，用戶可以迅速實現各種復雜的控制功能，減少開發時間和成本。AFB 庫中包含了各種常用的控制算法和功能模塊，用戶可以根據自己的需求進行選擇和配置，快速搭建起滿足自己需求的控制系統。

二、規格陣容參數

松下 GM5 運動控制器擁有豐富的規格陣容，以滿足不同用戶的需求。

（一）控制器型號

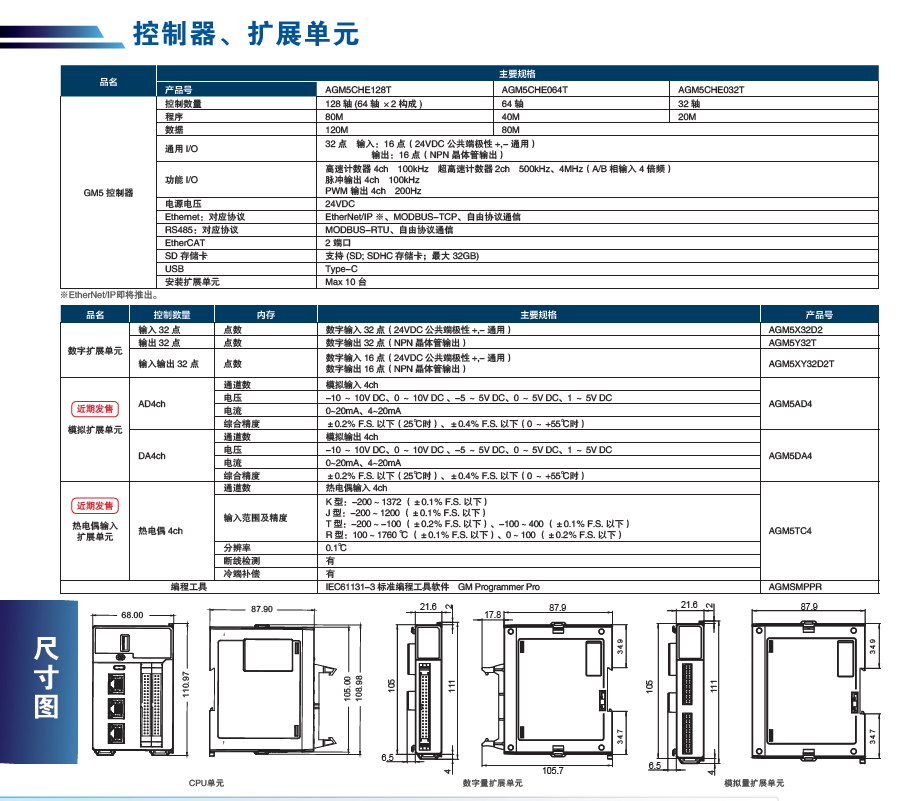

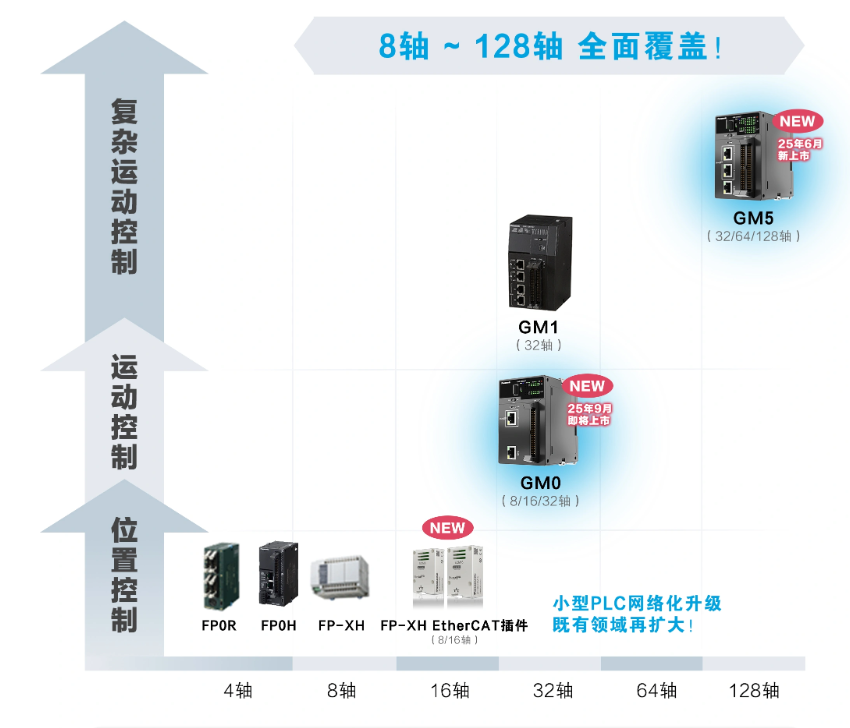

GM5 運動控制器主要有 AGM5CHE128T、AGM5CHE064T、AGM5CHE032T 三種型號。AGM5CHE128T 可控制 128 軸（64 軸 ×2 構成），程序內存為 80M，數據內存為 120M；AGM5CHE064T 可控制 64 軸，程序內存為 40M，數據內存為 80M；AGM5CHE032T 可控制 32 軸，程序內存為 20M。這些不同型號的控制器，為用戶提供了更多的選擇空間，用戶可以根據自己設備的軸數需求和內存要求，選擇合適的型號。

（二）通用 I/O

控制器本體的通用 I/O 有 32 點，輸入為 16 點（24VDC 公共端極性 +,- 通用），輸出為 16 點（NPN 晶體管輸出）。這種通用 I/O 配置，能夠滿足大多數設備的基本輸入輸出需求，用戶可以方便地連接各種傳感器和執行器，實現設備的基本控制功能。

（三）高速計數器

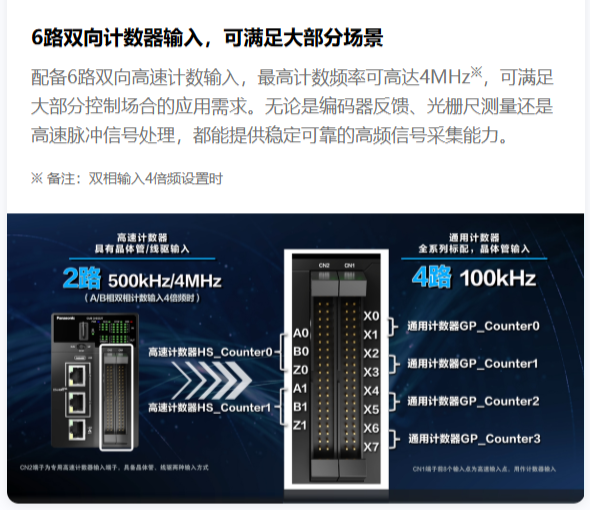

配備 4ch 100kHz 高速計數器，以及 2ch 500kHz、4MHz（A/B 相輸入 4 倍頻）超高速計數器。這些高速計數器能夠快速準確地采集和處理高速信號，為高速運動控制提供了有力支持。在高速旋轉設備的速度監測和控制中，高速計數器可以實時采集編碼器信號，實現對設備轉速的精確控制。

（四）脈沖輸出與 PWM 輸出

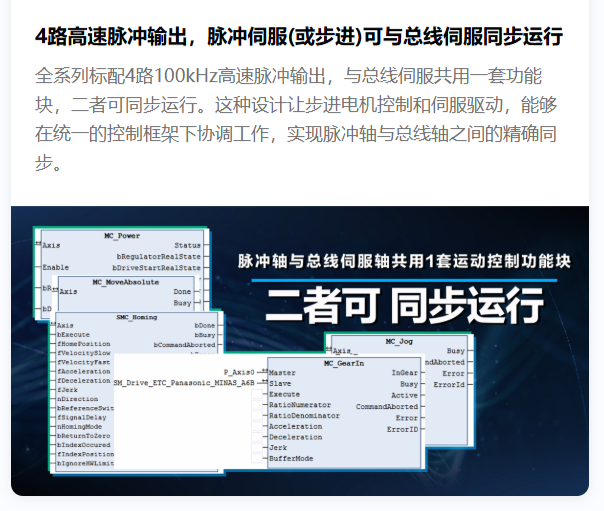

具有 4ch 100kHz 脈沖輸出和 4ch 200Hz PWM 輸出。脈沖輸出可用于控制步進電機等設備，實現精確的位置控制；PWM 輸出則可用于調節電機的轉速和功率等。在自動化生產線中，脈沖輸出可以控制機械臂的位置，PWM 輸出可以調節電機的轉速，實現對生產過程的精確控制。

（五）通信接口

Ethernet 對應 EtherNet/IP※、MODBUS - TCP、自由協議通信；RS485 對應 MODBUS - RTU、自由協議通信；同時支持 2 端口 EtherCAT 通信和 SD 存儲卡（SD; SDHC 存儲卡；較大 的為32GB）。這些豐富的通信接口，使得 GM5 能夠與各種設備進行通信和數據交換，實現系統的集成和協同工作。用戶可以通過 Ethernet 接口將 GM5 連接到企業網絡，實現遠程監控和管理；通過 EtherCAT 接口連接伺服電機，實現高速實時控制。

（六）擴展單元

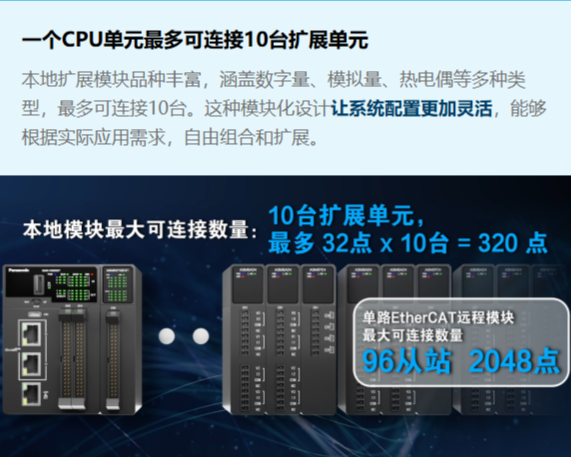

GM5 運動控制器支持多種擴展單元，如數字輸入 32 點單元（AGM5X32D2）、數字輸出 32 點單元（AGM5Y32T）、數字輸入輸出 32 點單元（AGM5XY32D2T）、模擬輸入 4ch 單元（AGM5AD4）、模擬輸出 4ch 單元（AGM5DA4）、熱電偶輸入 4ch 單元（AGM5TC4）等。通過擴展單元，用戶可以根據自己的實際需求，靈活擴展 GM5 的功能，滿足不同設備的控制要求。例如，在需要大量數字輸入輸出的設備中，用戶可以添加數字輸入輸出擴展單元，增加系統的輸入輸出點數；在需要采集模擬信號的設備中，用戶可以添加模擬輸入擴展單元，實現對模擬信號的采集和處理。

三、應用場景

松下 GM5 運動控制器憑借其亮麗的性能和豐富的功能，廣泛應用于多個領域。

（一）精密加工

在精密加工領域，如機械零件加工、電子元件制造等，對運動控制的精度和速度要求極高。GM5 運動控制器的高速高精運動控制能力和多軸同步控制功能，能夠滿足精密加工設備對高精度、高速度的要求，確保加工過程的穩定性和一致性，提高產品的加工質量和生產效率。在數控加工中心中，GM5 可以精確控制刀具的運動軌跡，實現復雜零件的高精度加工；在電子元件制造中，GM5 可以控制貼片機的運動，實現電子元件的快速、準確貼裝。

（二）高精度組裝

在高精度組裝領域，如手機、電腦等電子產品的組裝，以及醫療器械、航空航天零部件的組裝，GM5 運動控制器能夠?qū)崿F(xiàn)高精度的定位和運動控制，確保組裝過程的準確性和可靠性。其內置多路 I/O 功能和豐富的通信協議支持，方便連接各種傳感器和執行器，實現自動化組裝生產線的高效運行。在手機組裝生產線中，GM5 可以控制機械臂的運動，實現手機零部件的精確組裝；在航空航天零部件組裝中，GM5 可以確保零部件的組裝精度，提高產品的質量和安全性。

（三）搬運工序

在搬運工序中，如自動化倉庫、物流分揀系統等，GM5 運動控制器可以實現物料的快速搬運和正確的定位。通過多軸同步控制和高速運動控制功能，GM5 能夠協調搬運設備的運動，提高搬運效率和準確性。在自動化倉庫中，GM5 可以控制堆垛機的運動，實現貨物的快速存儲和取出；在物流分揀系統中，GM5 可以控制分揀機器人的運動，實現貨物的準確分揀和輸送。

（四）包裝機

在包裝機領域，GM5 運動控制器可用于包裝和切割工藝的高速、高精度同步控制。通過電子凸輪創建功能和多軸同步控制能力，GM5 能夠?qū)崿F(xiàn)包裝材料的精確輸送、切割和封口，確保包裝質量和效率。在食品包裝機中，GM5 可以控制包裝材料的進給和切割，實現食品的快速包裝；在藥品包裝機中，GM5 可以確保藥品的準確包裝和封口，確保藥品的質量和安全性。

（五）機器人控制

在機器人控制領域，GM5 運動控制器可用于高負載機器人的控制。其強大的運算能力和多軸同步控制功能，能夠?qū)崿F(xiàn)機器人的復雜運動軌跡規劃和精確控制，提高機器人的工作效率和靈活性。在工業機器人中，GM5 可以控制機器人的關節運動，實現對工件的抓取、搬運和加工；在服務機器人中，GM5 可以實現機器人的自主導航和操作，提高服務質量和效率。

總結

松下 GM5 運動控制器以其出色的產品特色、豐富的規格陣容參數以及廣泛的應用場景，展現了其在工業自動化領域的強大競爭力。無論是在精密加工、高精度組裝，還是在搬運工序、包裝機、機器人控制等領域，GM5 都能為用戶提供高效、可靠的運動控制解決方案。隨著工業自動化的不斷發展，松下 GM5 運動控制器將繼續發揮其優勢，為推動工業自動化進程做出更大的貢獻。如果您對松下 GM5 運動控制器感興趣，歡迎隨時與我們聯系，我們將竭誠為您服務。
