工業自動化的關鍵力量-松下GM1系列運動控制器

引言

     在自動化技術飛速發展的當下，運動控制器作為工業自動化系統的主要部件，其性能的優劣直接關乎生產的效率與產品的質量。松下 GM1 系列運動控制器憑借良好的性能、豐富的功能和多元化的應用領域，在自動化工控市場中脫穎而出，備受關注。

     松下 GM1 系列運動控制器將 PLC 與運動控制完美融合，實現了一體化穩定迅速的運作。這種創新設計不只是減少了系統的復雜性，還降低了硬件的成本和維護難度 。此外，其高速運動控制能力尤為突出，較快的周期可達 500μs，能夠滿足對速度和精度要求極高的應用場景，如電子制造、半導體生產等。在電子元件的高速貼裝過程中，GM1 系列運動控制器可**控制貼裝頭的運動，確保元件準確無誤地貼裝在電路板上，可以說是極大提高了生產的效率和產品的質量。

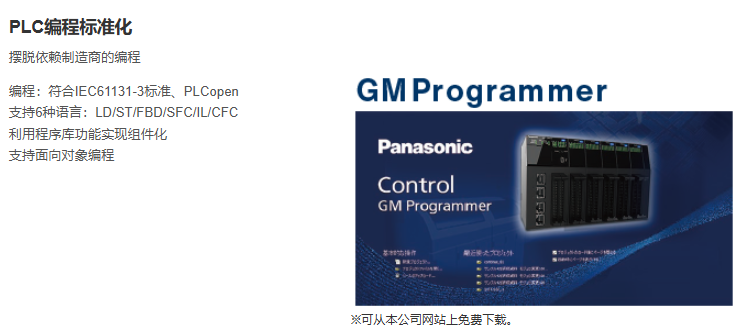

    此外，該系列控制器支持符合 IEC61131 - 3 標準和 PLCopen 的編程方式，提供包括 LD/ST/FBD/SFC/IL/CFC 在內的 6 種編程語言，為工程師們提供了極大的編程靈活性。無論是經驗豐富的老手，還是初入行業的新人，都能根據項目需求選擇較為適合的編程語言。通過程序庫功能，GM1 系列運動控制器實現了組件化和面向?qū)ο缶幊蹋钩绦虻目勺x性和可維護性很好的提高。工程師們可以將常用的功能封裝成組件，在不同項目中重復使用，減少了開發時間和工作量。

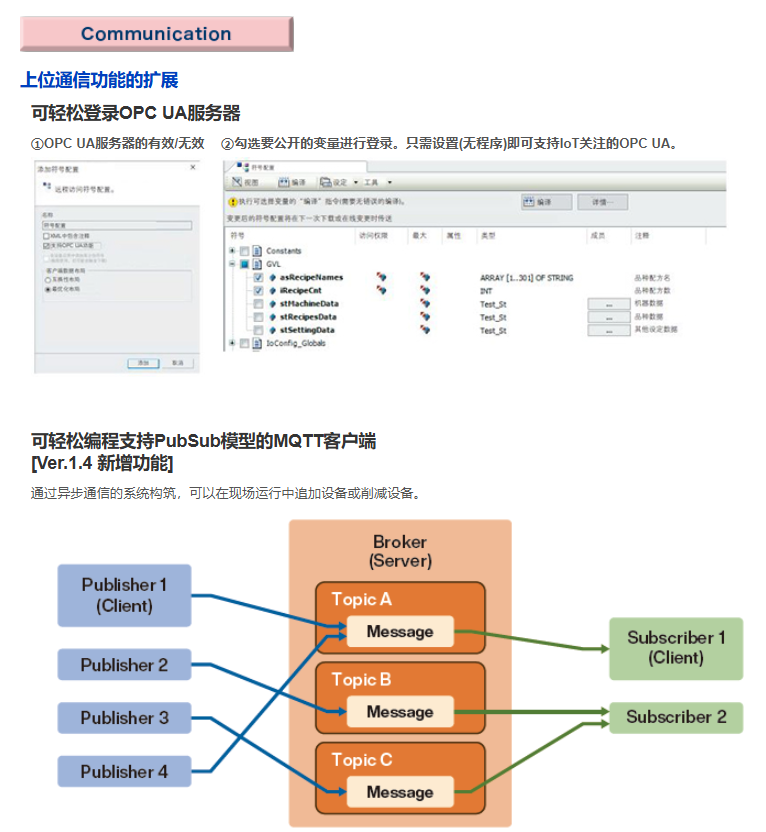

     松下 GM1 系列運動控制器還具備強大的上位設備通信能力，支持多種網絡協議，如 OPC UA 服務器、FTP 服務器、MQTT 客戶端、SNTP 客戶端、DNS 客戶端等，以及設備間通信協議，如 Ethernet/IP、Modbus、CodesysV3 通信等。這使得 GM1 系列能夠與 SCADA、ERP、MES 等系統無縫集成，實現數據的實時交互和共享，為企業的數字化管理和智能化決策提供了有力支持。在智能工廠中，GM1 系列運動控制器可將設備運行數據實時上傳至 MES 系統，管理人員通過 MES 系統就能實時監控設備狀態，及時發現并解決問題，提高生產管理的效率和準確性。

豐富的規格陣容與參數

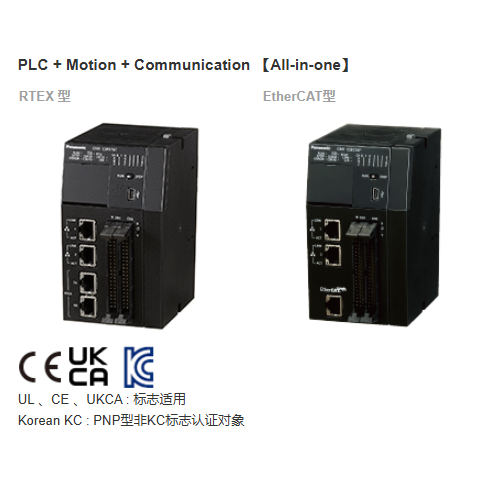

     松下 GM1 系列運動控制器提供 RTEX 型和 EtherCAT 型兩種類型，以滿足不同用戶的需求。在輸入輸出方面，GM1 系列控制器內置通用輸入輸出（I/O）各 16 點，高速計數器 2ch，PWM 輸出 4ch，還配備了 Ethernet 2 端口（各端口可分別設定 IP 地址）和 RS - 232C 1 端口，方便與各種設備進行連接和通信。Ethernet 端口支持 100Mbps / 10Mbps 自動協商，通信協議包括 TCP/IP、UDP 等，同時具備多種功能，如更改和保持網絡設置、在 Ethernet 端口之間設置不同網絡等，為復雜的工業網絡環境提供了靈活的解決方案。

除了控制器本身，GM1 系列還擁有豐富的擴展單元，包括輸入輸出單元、模擬量輸入輸出單元、脈沖輸出單元和串行通信單元等。輸入輸出單元有多種規格，如 AGM1X64D2（DC 輸入，64 點）、AGM1Y64T（晶體管輸出漏型，NPN，64 點）、AGM1Y64P（晶體管輸出源型，PNP，64 點）等，可根據實際需求靈活選擇。模擬量輸入單元 AGM1AD8 具有 8ch 輸入，輸入范圍涵蓋多種電壓和電流值，分辨率高，轉換速度快；模擬量輸出單元 AGM1DA4 有 4ch 輸出，同樣具備高精度和快速轉換的特點，能夠滿足對模擬量信號處理要求較高的應用，如工業自動化中的過程控制、傳感器數據采集等。

多元化的應用場景

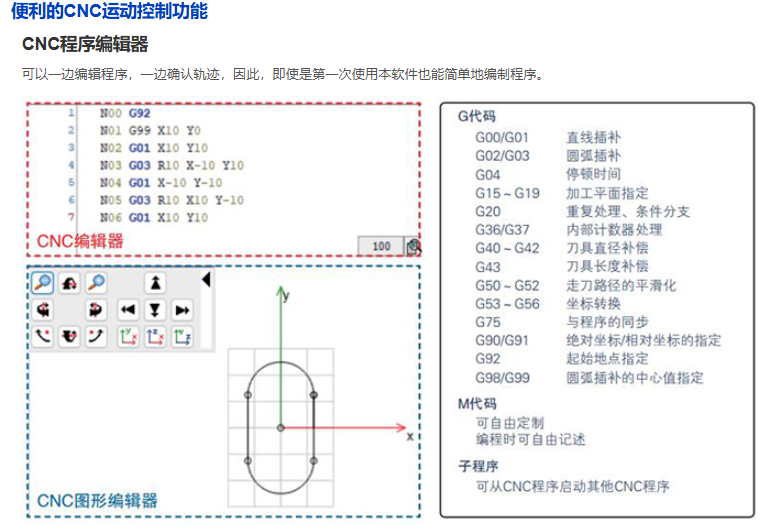

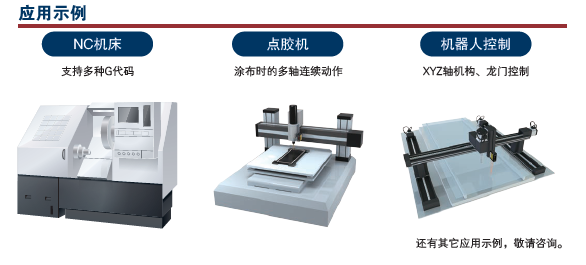

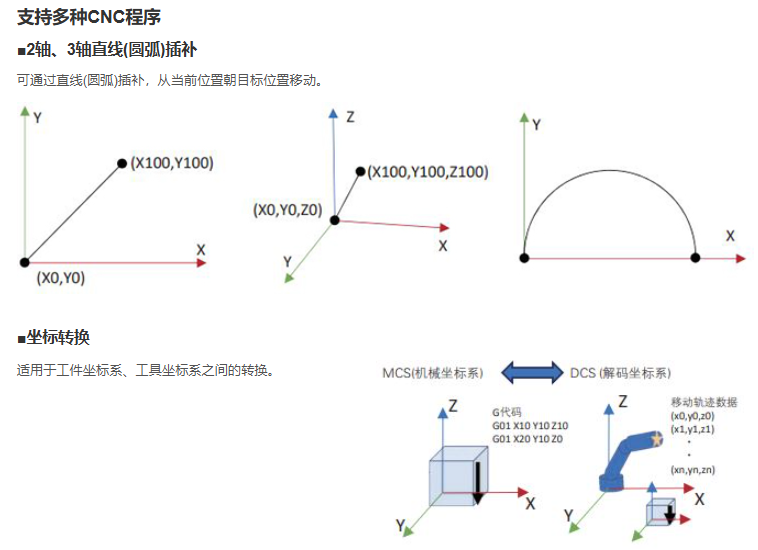

松下 GM1 系列運動控制器憑借其強大的功能和出色的性能，在眾多領域得到了多樣的應用。在機床領域，GM1 系列能夠準確的控制機床的各軸運動，實現復雜的加工工藝。支持多種 G 代碼，可進行 2 軸、3 軸直線（圓?。┎逖a(bǔ)，坐標轉換、路徑的平滑化和路徑圓弧處理等功能，能夠滿足不同類型零件的加工需求，提高加工精度和效率。在加工精密機械零件時，GM1 系列運動控制器可確保刀具按照預設路徑精確運動，加工出高精度的零件，滿足航空航天、汽車制造等行業對零件精度的嚴格要求。

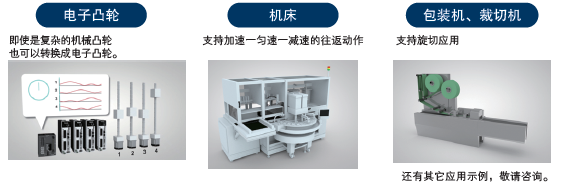

在包裝機和裁切機等設備中，GM1 系列的凸輪同步控制和旋切功能發揮了重要作用。凸輪同步控制擴展編輯功能讓使用更簡便，通過直觀地編輯圖表或?qū)^(qū)間進行數值編輯，可輕松制作凸輪曲線，支持多種凸輪曲線，如 Poly5、Line Poly3、Spline 4 - 3 - 4 等，還具備階梯型凸輪曲線和旋切功能。在包裝機的封切過程中，GM1 系列可根據產品的尺寸和運動速度，精確控制刀具的運動，實現高速、準確的封切操作，提高包裝效率和質量。

點膠機和涂布設備中，GM1 系列運動控制器可實現多軸連續動作，確保膠水或涂料均勻、準確地涂布在產品表面。在電子設備制造中，點膠工藝對精度要求極高，GM1 系列能夠精確控制點膠頭的運動軌跡和點膠量，保證了電子元件的封裝質量和可靠性。在機器人控制領域，GM1 系列適用于 XYZ 軸機構和龍門控制等，可實現機器人的精確運動控制，提高機器人的工作效率和精度，常常應用于工業生產、物流搬運等場景。

松下 GM1 系列運動控制器以其出色的性能、豐富的規格陣容和眾多的應用場景，成為工業自動化領域的理想選擇。無論是提高生產效率、提升產品質量，還是實現智能化生產管理，GM1 系列都能為企業提供強大的支持和保障。隨著工業自動化的不斷發展，相信松下 GM1 系列運動控制器將在更多領域發揮重要作用，助力企業實現轉型升級和創新發展。
